Описание

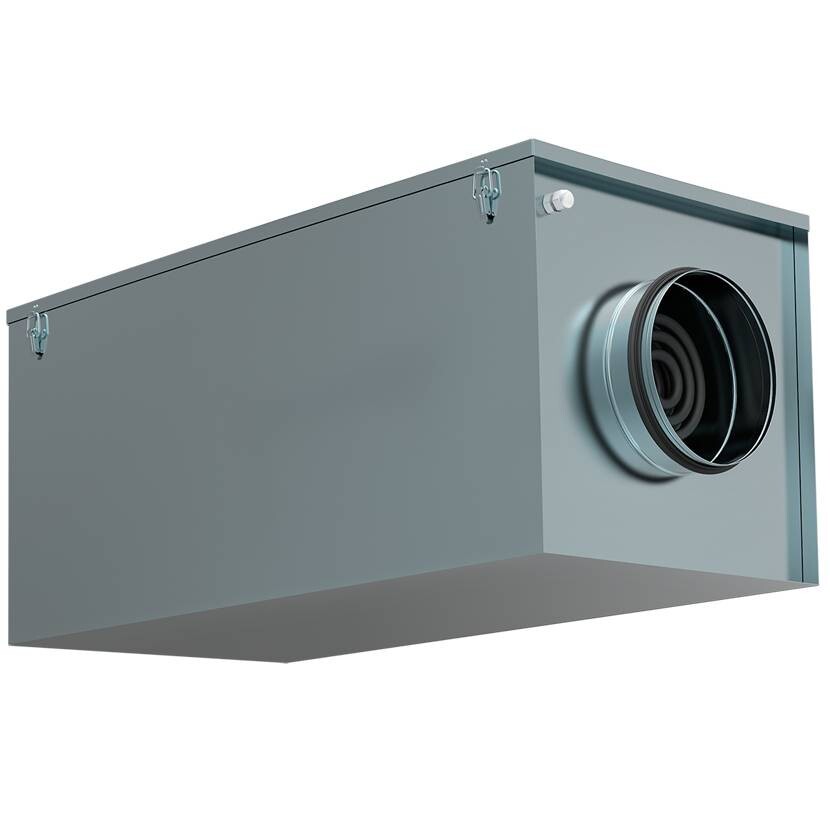

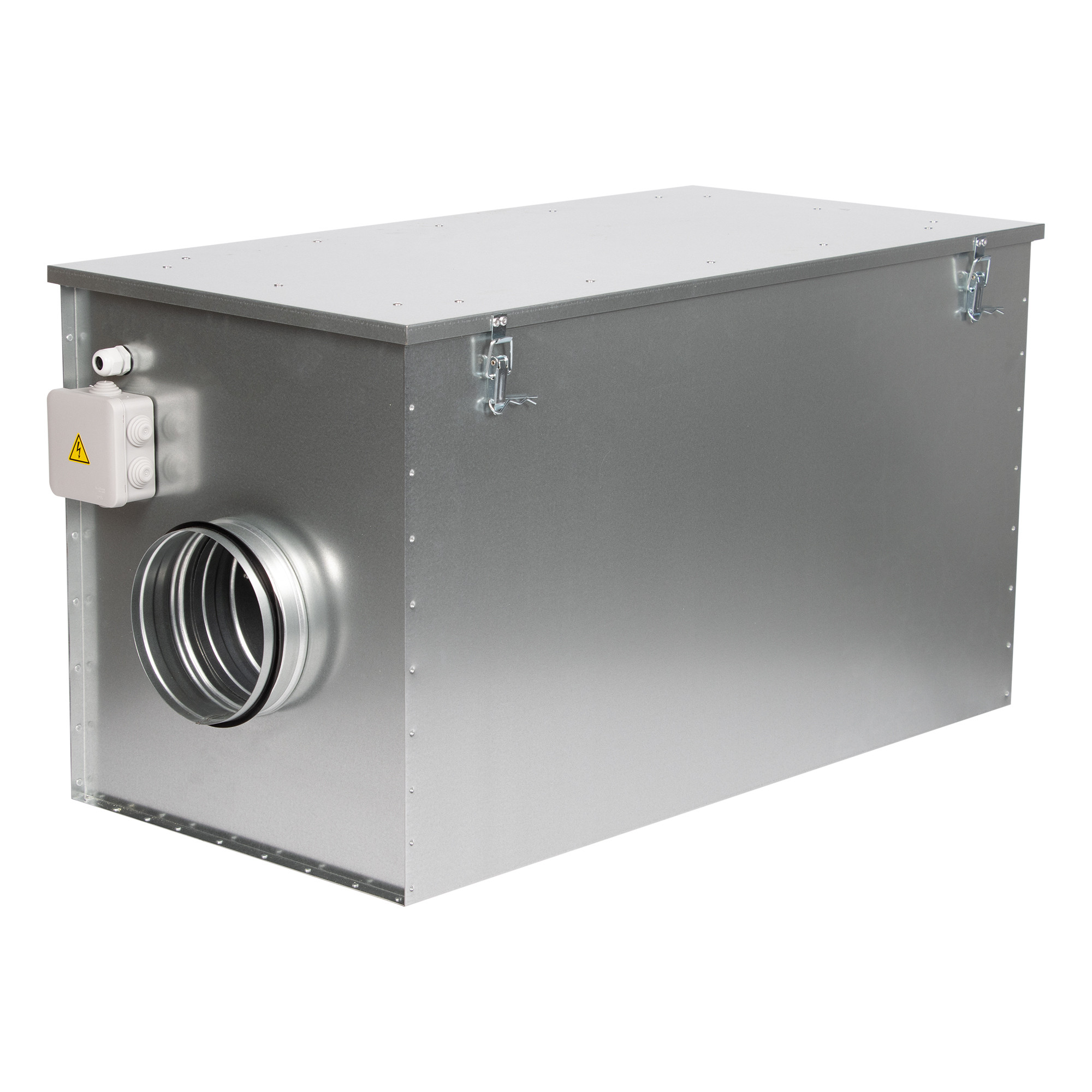

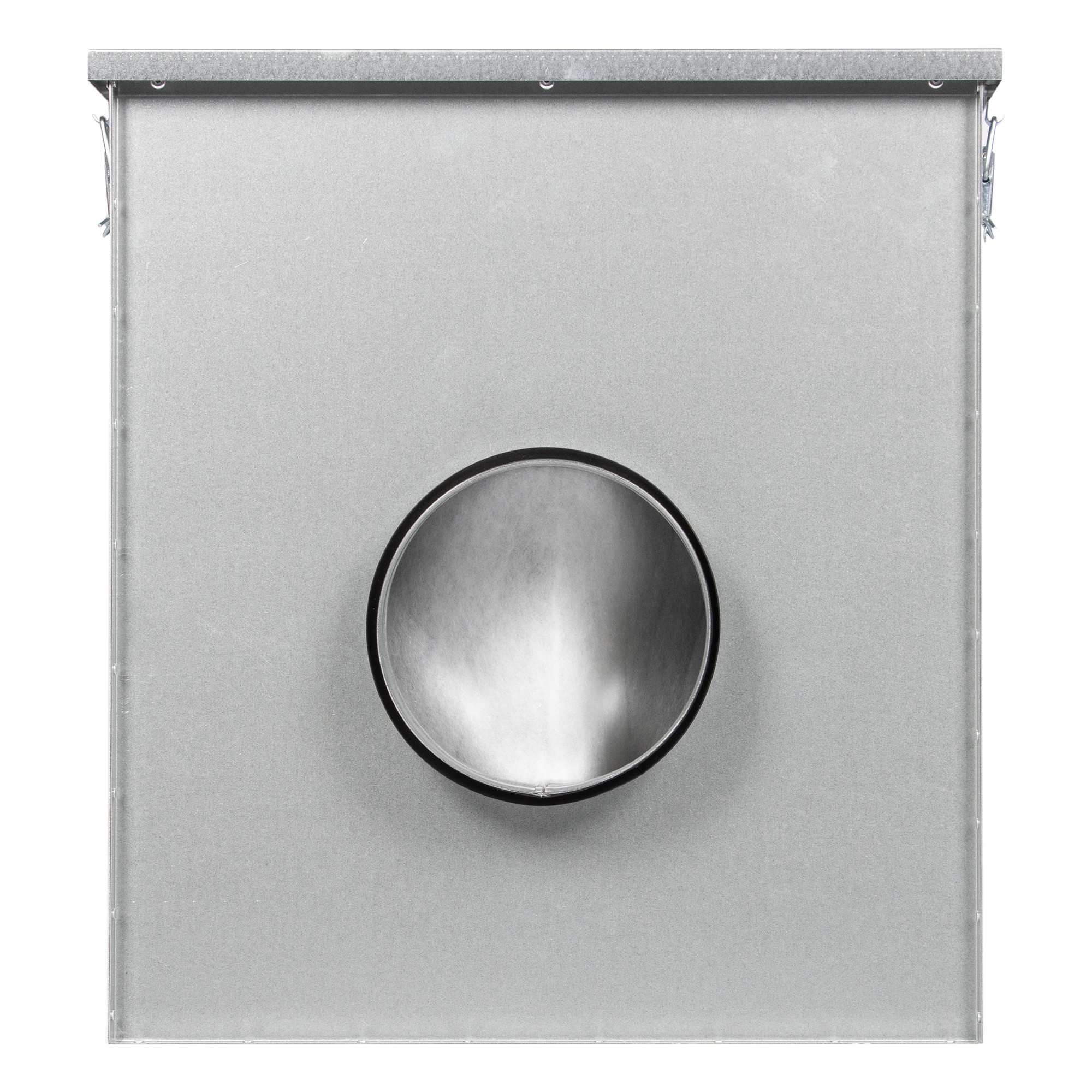

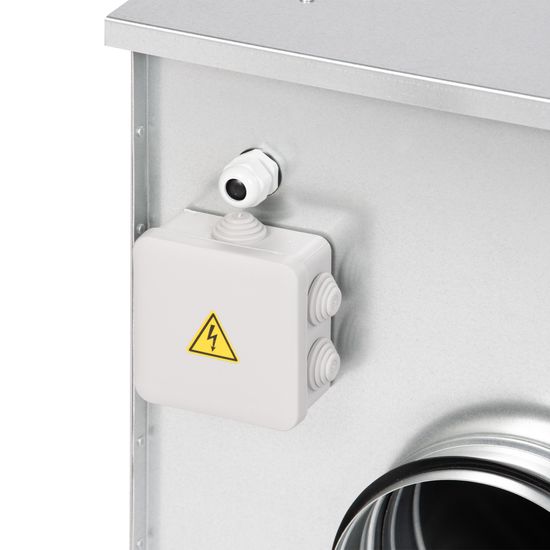

Вентиляционная установка ECO предназначена для работы в помещениях небольших объемов: офисах, магазинах, квартирах и т.д. Установка изготавливается в компактном звуко-, теплоизолированном (толщина изоляции 25 мм) корпусе из оцинкованной стали. Установку можно монтировать непосредственно в обслуживаемом помещении за подвесным потолком.
Конструкция

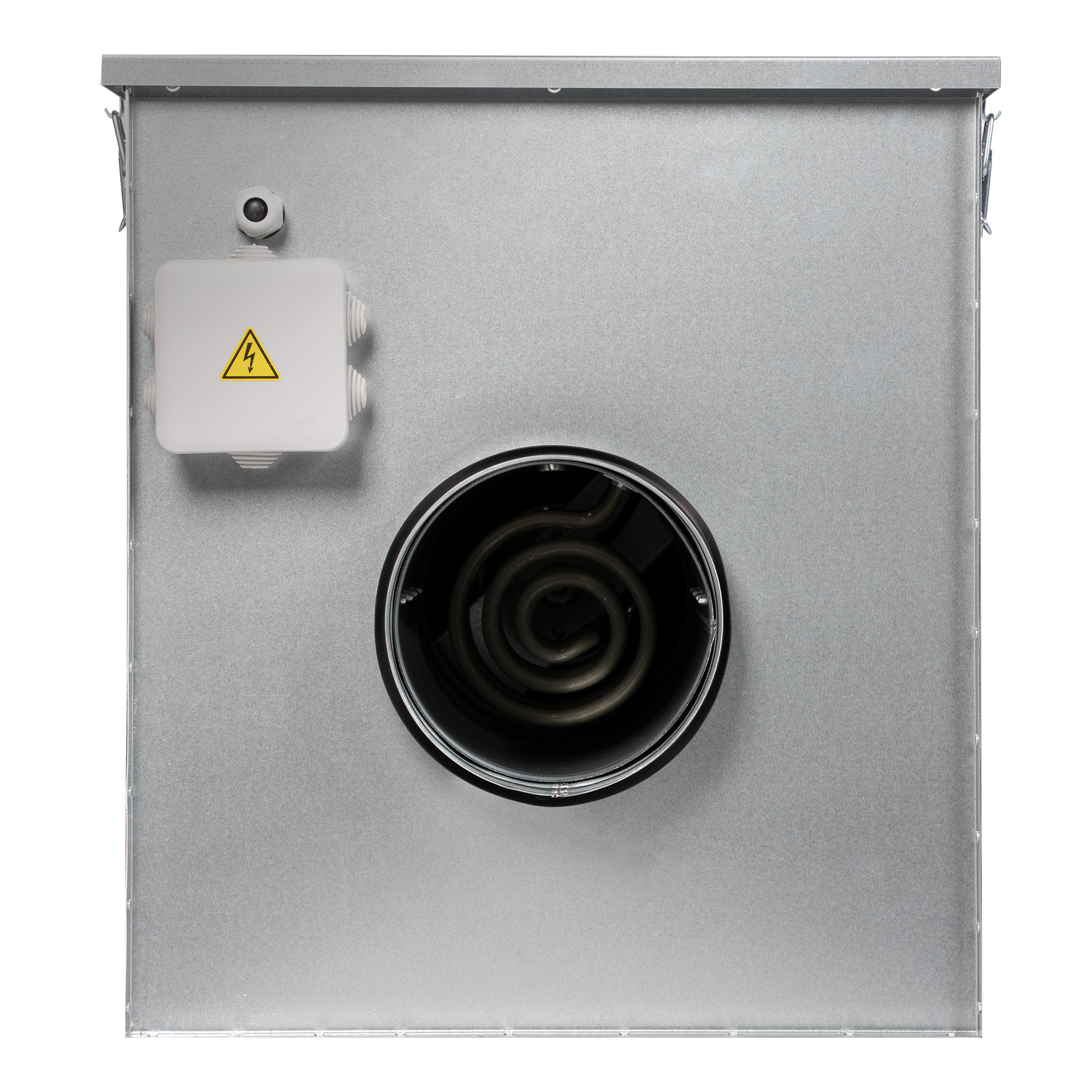

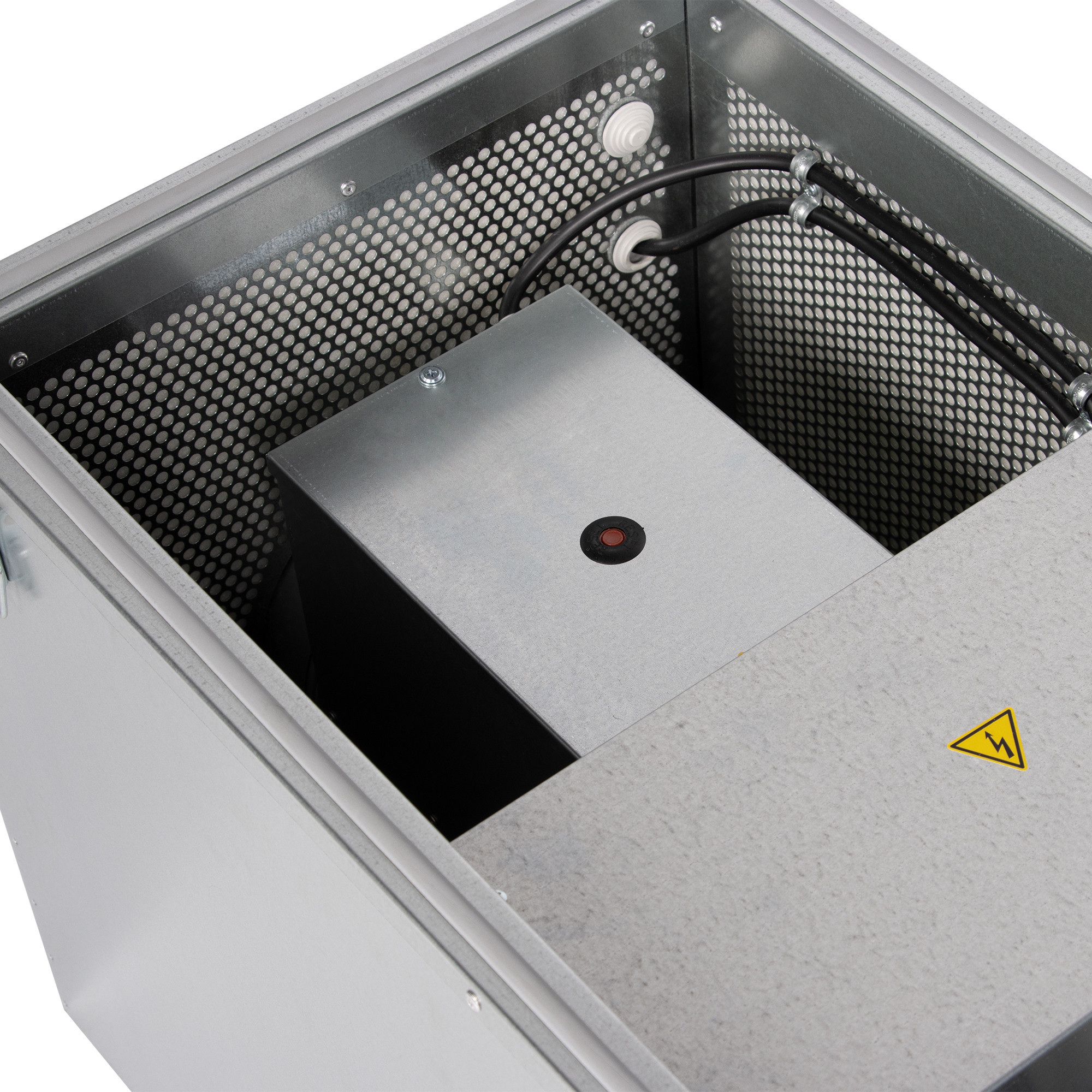

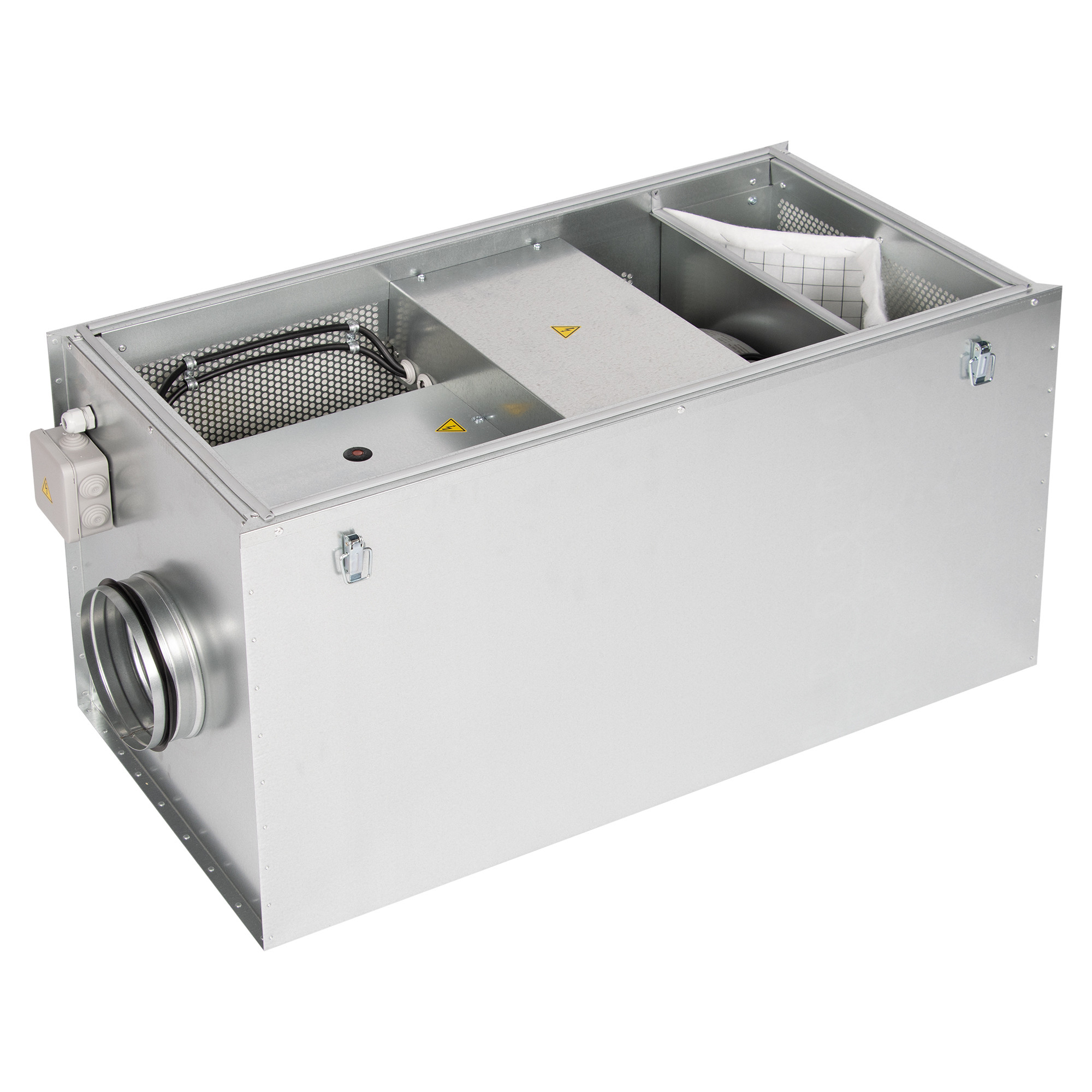

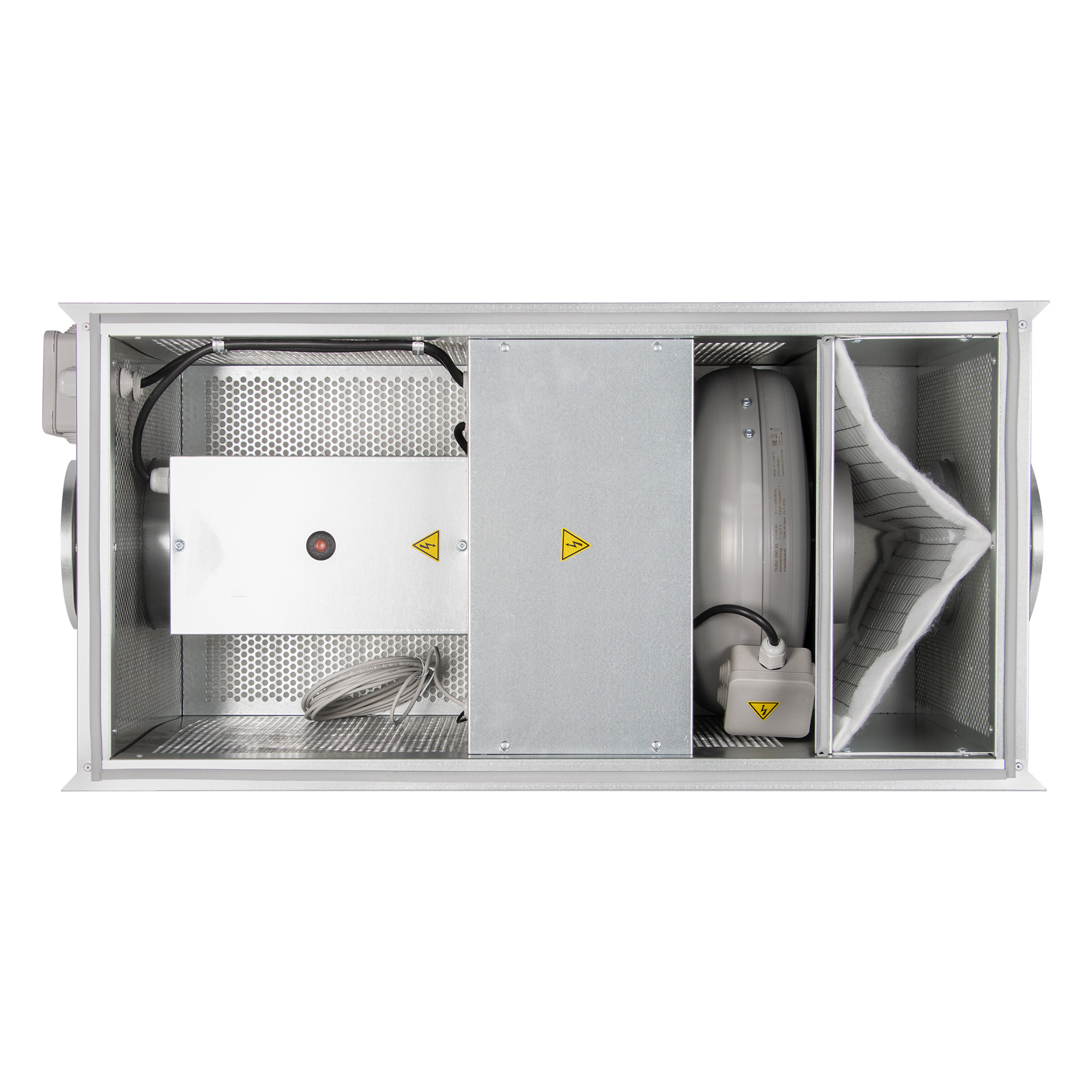

Приточная установка оснащена фильтром класса EU5, электрическим нагревателем с ТЭНами из нержавеющей стали и вентилятором. Вентилятор оборудован асинхронным двигателем с внешним ротором и не требующими обслуживания уплотненными подшипниками с увеличенным сроком службы. Защита двигателя вентилятора осуществляется встроенными термоконтактами. Трехфазные электрические нагреватели оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 50°С и перезапускается автоматически, вторая ступень настроена на 100°С и перезапускается вручную.
Дополнительно можно приобрести
Воздушный клапан DCA, обратный клапан RSK, быстроразъемные хомуты FCC,
однофазный плавный регулятор скорости MTY , пятиступенчатый трансформатор FSRE, шумоглушители SCr.
По желанию установка может быть укомплектована либо комплексной
системой, либо отдельными элементами автоматики.
В комплексную систему (модуль управления) входит щит автоматики со всеми необходимыми для работы датчиками.
Отдельные элементы автоматики: регулятор температуры, канальный датчик температуры, задатчик, регулятор скорости вентилятора, пульт дистанционного управления.
Кроме того, в установку можно установить дифференциальный датчик давления для индикации загрязненности фильтра.
Отличительные особенности
- Оптимальные массогабаритные показатели.
- Прочный двойной корпус из оцинкованной стали/ перфорированной оцинкованной стали.
- Звуко-, теплоизоляция 25 мм.
- Высокоэффективный вентилятор.
- Электронагреватель с ТЭНами из нержавеющей стали.
- Электронагреватель имеет одну ступень нагрева и оснащен термостатами защиты от перегрева с автоматическим возвратом при температуре 50°С и ручным возвратом при 100°С.

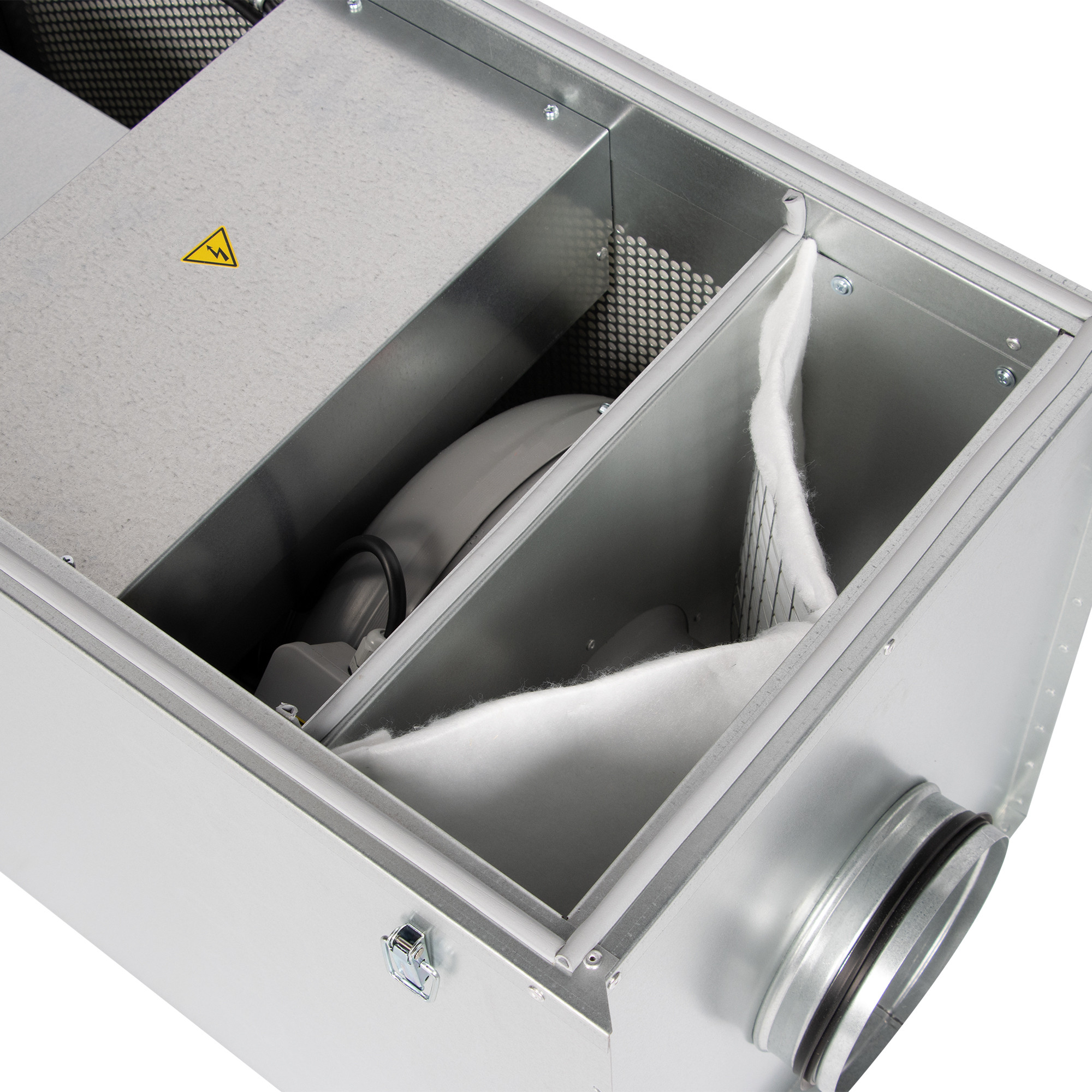

- Установка оборудована фильтром EU5.
Монтаж
Приточная установка ECO поставляется готовой к подключению. Установка может монтироваться как горизонтально, так и вертикально, в соответствии с направлением потока воздуха.
Необходимо предусматривать доступ для обслуживания установки.
Не допускается:
- использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
- монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.
Уход
Единственное требование — очистка. Рекомендуется проводить осмотр и чистку фильтра каждый месяц, осмотр вентилятора и чистку крыльчатки проводить каждые шесть месяцев.
Перед очисткой необходимо убедиться, что:
- прекращена подача напряжения;
- выключатель заблокирован;
- крыльчатка вентилятора полностью остановилась;
- нагреватель, двигатель и крыльчатка вентилятора полностью остыли.
При очистке установки следует помнить, что:
- фильтр подлежит замене один раз в полгода;
- для чистки крыльчатки ее требуется снять (вместе с электродвигателем);
- чистить необходимо осторожно, чтоб не нарушить балансировку крыльчатки;
- нельзя применять агрессивные химические вещества или очистители;
- нельзя применять острые предметы и устройства, работающие под высоким давлением;
- нельзя погружать двигатель в воду или другую жидкость.
Подшипники в случае повреждения подлежат замене.
